Impression 3D & Laser
"De la Prusa i3 DIY à la machine de production hybride"
L'Évolution (2015 - Aujourd'hui)

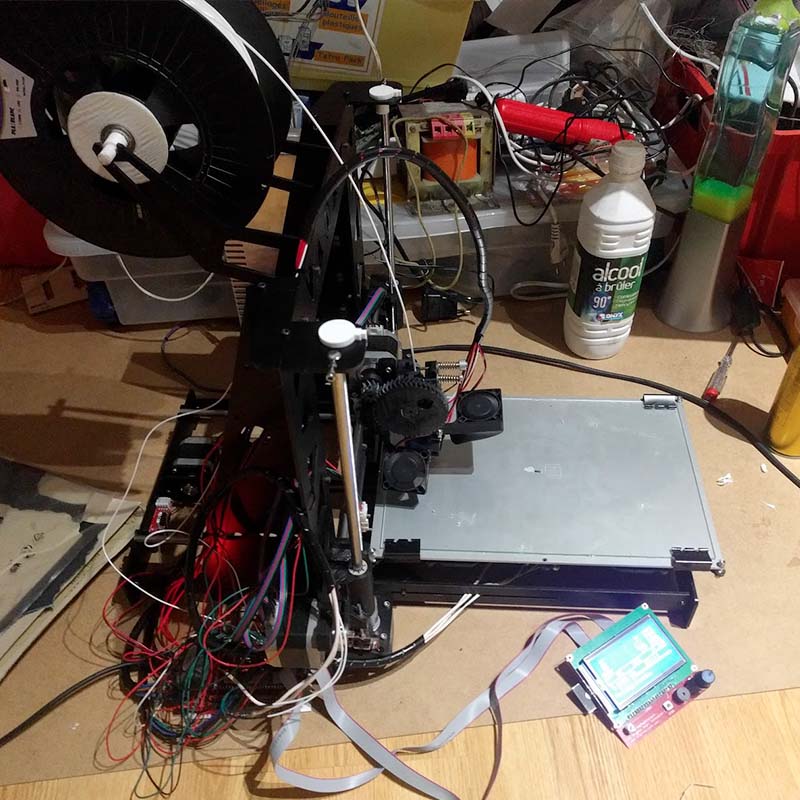

2015 - La Genèse
Construction scratch d'une Prusa i3 : Tiges filetées basiques, cadre acier, électronique Arduino 8-bit. Une machine rudimentaire mais fonctionnelle.

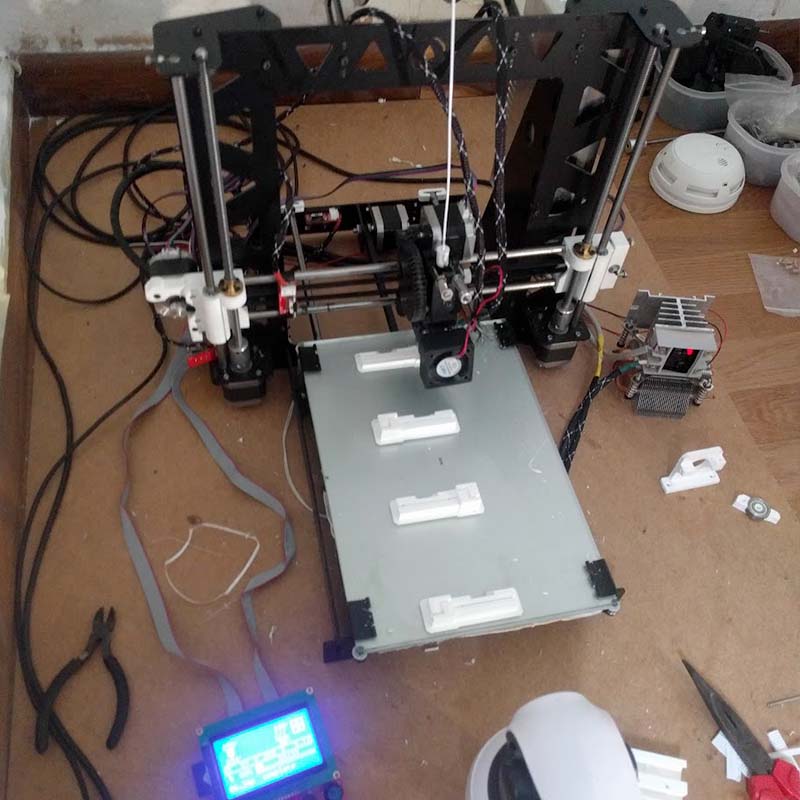

2018 - Fiabilisation
Passage en vis trapézoïdales, amélioration du câblage, et rigidification du châssis. Les impressions deviennent répétables.

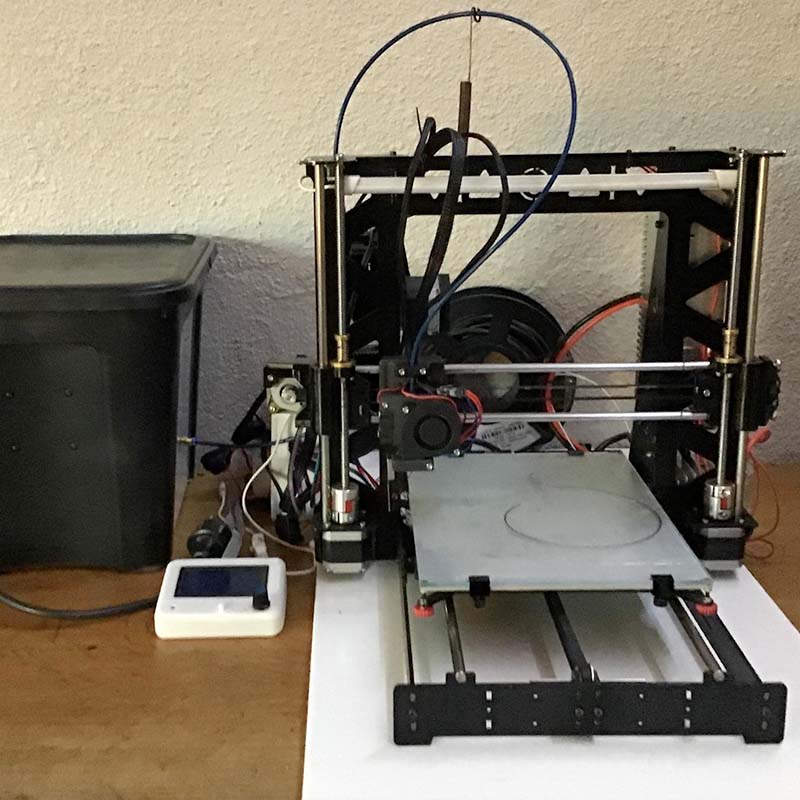

2023 - Hybride
Carte mère 32-bits (SKR), drivers silencieux TMC2130, isolation thermique, et tête interchangeable Laser/Extrudeur.
Conversion Découpe Laser
J'ai conçu un module additionnel pour monter un laser à diode bleu (450nm) sur la tête d'impression. Nécessité de hacker l'électronique de l'imprimante : utilisation de la sortie PWM ventilateur détournée via un circuit à transistor MOSFET pour piloter la puissance du laser.

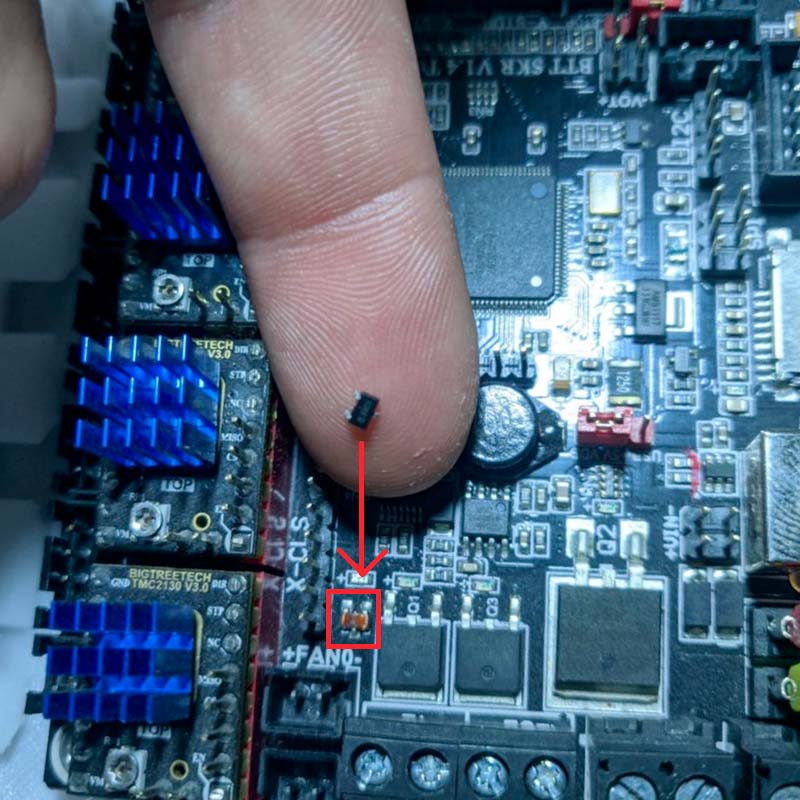

Électronique
Soudure fine sur la carte mère pour récupérer le signal PWM.

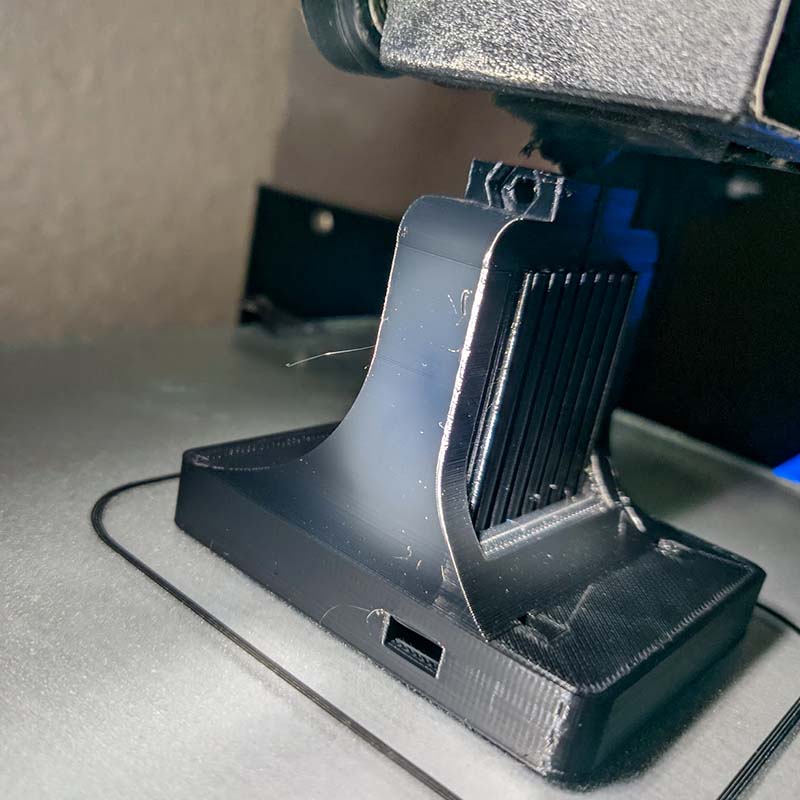

Mécanique
Support CAO dessiné sur mesure et imprimé en 3D (PETG).
Laser en action

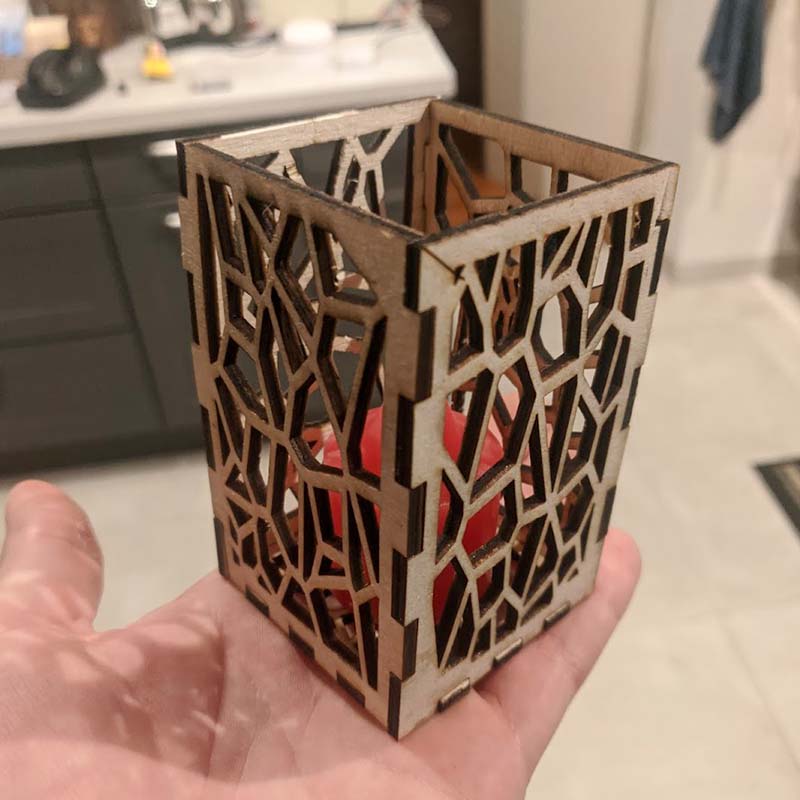

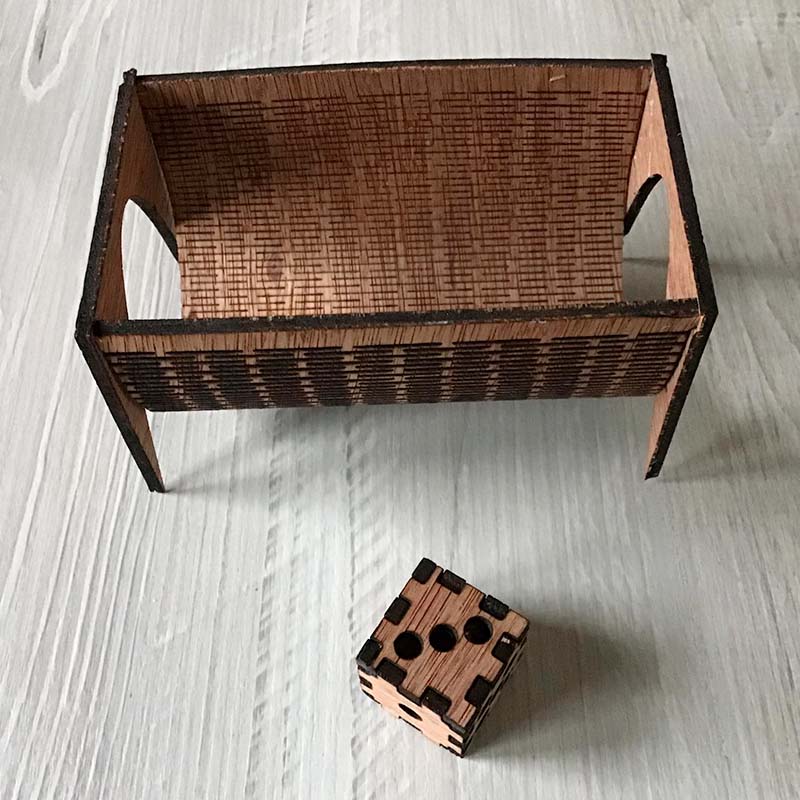

Réalisations
